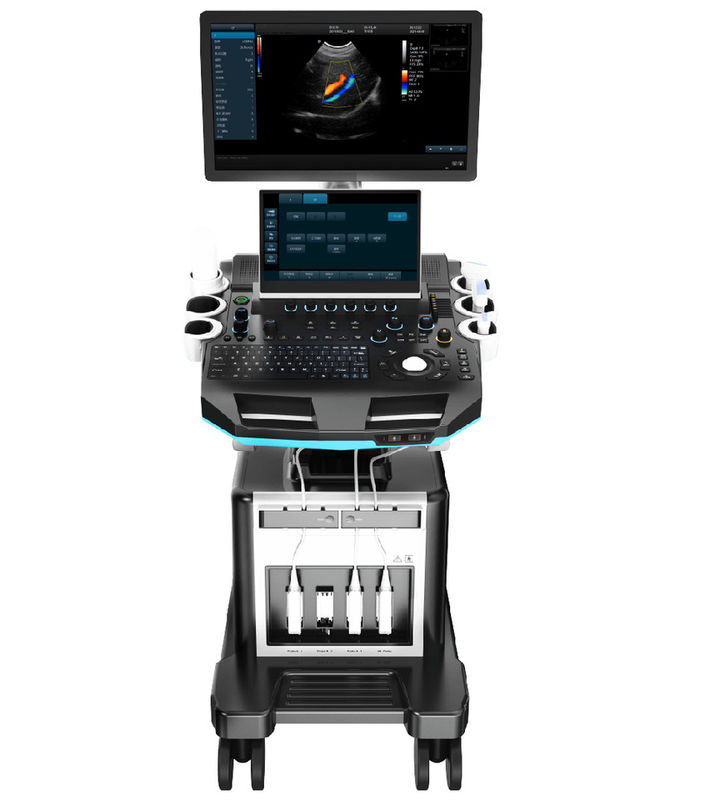

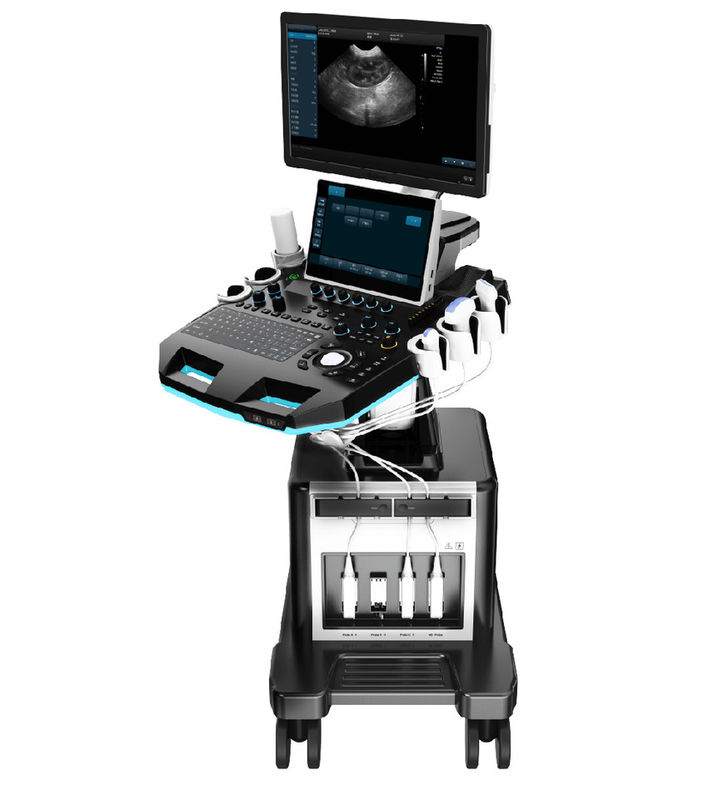

دستگاه سونوگرافی دامپزشکی قابل حمل 64 کاناله ارگونومیک برای حیوانات

2. برنامه های کاربردی و گزارش

2.1 برای رفع نیازهای معاینه و تشخیص بیمارستان حیوانات خانگی و موسسات تحقیقات علمی در دستگاه گوارش، دستگاه تناسلی، دستگاه ادراری، معاینه فیزیکی و غیره.

3. مشخصات اصلی

3.1.دوربین اصلی اولتراسونیک داپلر رنگی فول دیجیتال

5. مشخصات سیستم

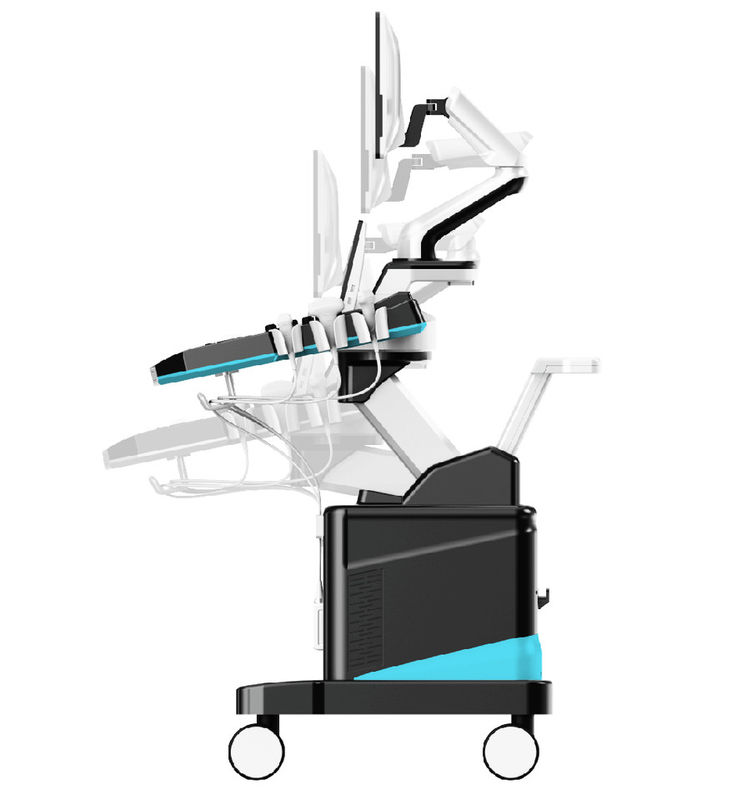

مانیتور 5.1: 21.5 اینچ مانیتور LCD پزشکی با وضوح بالا، زاویه قابل تنظیم

صفحه نمایش لمسی 13.3 اینچی، پشتیبانی از چند لمسی

حالت تصویربرداری 5.3.2D

1) پرتوسازهای دیجیتال کامل

2) فوکوس دینامیکی کامل دیجیتال، دیافراگم متغیر دیجیتال و تغییر ردیابی پویا، A/D≥15 بیت

3) حالت دریافت: کانال انتقال و دریافت ≥1024، پردازش موازی چند سیگنال

4) تراکم خط: ≥512، قابل مشاهده و قابل تنظیم

5) در حالت B، سطح فوکوس ≥10، موقعیت فوکوس به طور مداوم قابل تنظیم است

6) بخش TGC: 8 قابل تنظیم است

7) بهره: B/M/D به طور جداگانه قابل تنظیم، ≥100dB

8)★محدوده دینامیکی:≥180dB

9) ★ حداکثر عمق اسکن: ≥ 360 میلی متر

10) مقیاس خاکستری: 0-67، قابل مشاهده و قابل تنظیم

11) قدرت صدا: 1٪ - 100٪

12) انحراف مستقل دو بعدی پروب آرایه خطی

13) ZoomPIP (1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0 / 4.5 / 5.0 / 10 برابر)

5.4.حالت تصویربرداری داپلر رنگی

1) تصویربرداری: از جمله سرعت، واریانس سرعت، انرژی، نمایش انرژی جهت و غیره

2) حالت نمایش: B/C، B/C/M، B/POWER، B/C/PW

3) تراکم خط ≥3 سطح

4) فناوری پنهان کردن رنگ: بدون بازگشت به حالت B می تواند حالت C را پنهان کند، فقط صفحه نمایش خط کش سرعت رنگ

5) نمودار جریان خون، مشخصات جریان رنگ برای اندازه گیری سرعت داخل عروقی

5.5.تصویربرداری داپلر طیفی

1) صفحه نمایش: تمام صفحه، دوبلکس / تریپلکس (فقط PW)

2) افزایش: ≥100dB

3) سرعت ≥4 سطح قابل تنظیم است

4) حداکثر سرعت اسکن: PWD: سرعت جریان خون مثبت یا منفی≥7.6m/s.

CWD: سرعت جریان خون≥20.0m/s،min:≤5mm/s (سیگنال بدون نویز)؛

5) قابلیت تنظیم شیفت صفر ≥8 سطح

6) حالت نمایش: B، PW، B/PW، B/C/PW، B/CW، B/C/CW، و غیره

7) عملکرد پاکت طیف، اندازه گیری دستی

8) کنترل صفحه نمایش: معکوس، جابجایی صفر، تازه سازی B، پسوند D، پسوند B/D و غیره

9) فناوری داپلر هوشمند: آزادانه بین حالت بلادرنگ B+CFM و حالت PW بلادرنگ سوئیچ کنید

5.6.★Pنمایش تصویربرداری میدان وسیع (اختیاری)

1) صفحه نمایش با وضوح بالا، طول می تواند تا 50 سانتی متر باشد

2) تصویربرداری از پاک کردن رو به جلو پشتیبانی می کند، بدون نیاز به تصویربرداری مجدد

3) با حالت تصویربرداری نمای گسترده دو بعدی و حالت تصویربرداری نمای گسترده رنگی

5.7.Probe: پهنای باند با تبدیل فرکانس، تبدیل فرکانس مستقل تحت B و CFM

1) تبدیل فرکانس اساسی≥3 سطح.

2) 1. پروب محدب

فرکانس اساسی: تبدیل فرکانس نه سطحی

2.0MHz/2.3MHz/2.5MHz/3.0MHz/3.5MHz/4.0MHz/4.6MHz/5.0MHz/5.4MHz,

فرکانس هارمونیک: 4.0 مگاهرتز / 4.6 مگاهرتز / 5.0 مگاهرتز، تبدیل فرکانس سه سطح

2. پروب خطی

فرکانس اساسی: تبدیل فرکانس نه سطحی 4.0 مگاهرتز/4.6 مگاهرتز/5.0 مگاهرتز/6.0 مگاهرتز/7.0 مگاهرتز/8.0 مگاهرتز/9.2 مگاهرتز/10.0 مگاهرتز/12.0 مگاهرتز/13.3 مگاهرتز

فرکانس هارمونیک: 8.0 مگاهرتز / 9.2 مگاهرتز / 10.0 مگاهرتز، تبدیل فرکانس سه سطح

3. پروب آرایه فازی

فرکانس اساسی: تبدیل فرکانس نه سطحی 1.7 مگاهرتز / 1.9 مگاهرتز / 2.1 مگاهرتز / 2.5 مگاهرتز / 3.0 مگاهرتز / 3.4 مگاهرتز / 3.8 مگاهرتز / 4.2 مگاهرتز / 5.0 مگاهرتز

فرکانس هارمونیک: 3.4 مگاهرتز / 3.8 مگاهرتز / 4.2 مگاهرتز، تبدیل فرکانس سه سطح

4. پروب آرایه فازی فرکانس بالا

فرکانس اساسی: تبدیل فرکانس هشت سطح: 3.0MHz/3.5MHz/4MHz/5MHz/5.4MHz/6MHz/7MHz/8MHz

فرکانس هارمونیک: 6 مگاهرتز / 7 مگاهرتز / 8 مگاهرتز، تبدیل فرکانس سه سطح

5.8 پروب میکرو محدب

فرکانس اساسی: تبدیل فرکانس هشت سطحی

3.0MHz/3.5MHz/4.0MHz/5.0MHz/5.4MHz/6.0MHz/7.0MHz/8.0MHz

فرکانس هارمونیک: 6.0 مگاهرتز / 7.0 مگاهرتز / 8.0 مگاهرتز، تبدیل فرکانس سه سطح

5.9 الزامات فنی برای پروب محدب الکترونیکی:

فرکانس: 2.0-5.4 مگاهرتز، وضوح جانبی: ≤2 (عمق≤80)، ≤3mm (80＜عمق≤130)

وضوح محوری: ≤1 (عمق≤80)، ≤1mm (80＜عمق≤130)

منطقه مرده:≤3mmدقت موقعیت هندسی: به طور گسترده:≤5%؛درازا:≤5%

تشخیص عمق ≧240 میلی متر

5.10 الزامات فنی برای پروب خطی الکترونیکی

فرکانس: 4.0-13.3 مگاهرتز، وضوح جانبی: ≤1 (عمق≤40)، وضوح محوری: ≤0.5 (深度≤50)، منطقه مرده: ≤3 میلی متر، دقت موقعیت هندسی: به طور گسترده: ≤4%؛درازا: ≤2%

تشخیص عمق ≧100 میلی متر

6 اندازه گیری / تجزیه و تحلیل و گزارش

6.1 اندازه گیری کلی: فاصله، مساحت، بیضی، خط متقاطع، زاویه، نسبت فاصله، حجم، حجم (بیضی)، نسبت مساحت، قطر، زاویه مشترک.

6.2 اندازه گیری تخصصی

1) قلب: پاکت طیف اتوماتیک، LV، قطر شریان ریوی اصلی، RVEDd، RVEDs، LVM، LAV، HR، MVF، AO، AR، LVOT، TVF، دریچه ریوی، ورید ریوی، RV، داپلر، صدای قلب جنین، LVM، LVMI، AV

2) عروقی: انتیما کاروتید (IMT)، نسبت تنگی طول، نسبت تنگی ناحیه، IMT (دیوار عقب)، IMT (دیوار جلویی)

3)★ OB: سگ: GSD، CRL، HD، BD.گربه: BD، HD;خوکی:HLA، SLA;

گاو: CRL، BTD، BUD؛گوسفند: SCRL;اسب: GSD(H)، ESD (V)

4) اندازه گیری ادرار: پروستات، ادرار باقیمانده، کلیه چپ، کلیه راست، غده فوق کلیوی چپ، غده فوق کلیوی راست، بیضه چپ، بیضه راست، وزیکول منی چپ، وزیکول منی راست.

5) اندازه گیری شکم: کبد، مجرای مشترک کبدی، قطر ورید باب، کیسه صفرا، مجرای صفراوی مشترک، پانکراس، طحال، قطر آئورت شکمی، کلیه.

6) ارگانلا.
